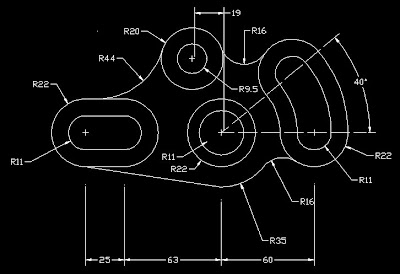

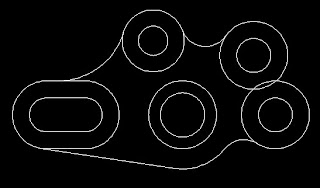

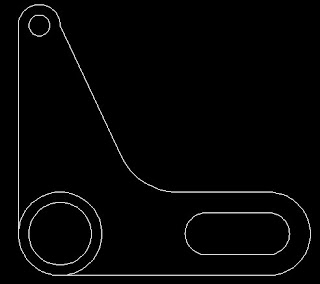

Lukisan 8 - Gear Arm

1. Format - Drawing limit - lower left enter (0,0) - upper left - 150,150.
View - Zoom – All.

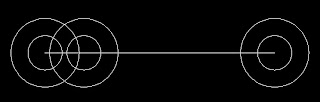

2. Draw - line - 25,63,60
3. Draw circle - r11 dan r22 di hujung kiri garisan.
4. Modify - copy - kedua dua bulatan ke hujung garisan yang berukuran 25 sebelah kanan dan juga ke hujung kanan garisan yang berukuran 60 itu.

5. Draw circle - r35, r14.3 dan r22 di hujung kanan garisan 63 tadi.
6. Draw - Line - dari hujung (endpoint) garisan 63 tadi ke atas - 48.
7. Draw - Line - dari hujung (endpoint) garisan 48 tadi ke kiri - 19.

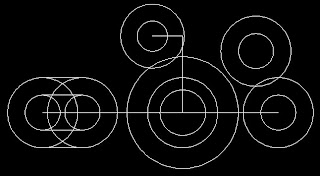

8. Draw circle - r9.5 dan r20 di hujung kiri garisan yang baru di buat.

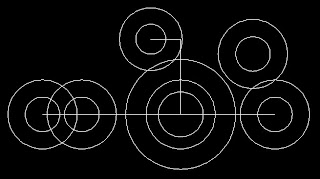

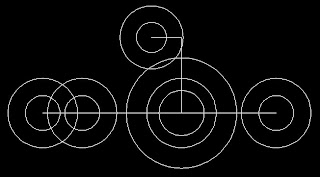

9. Di bulatan kanan iaitu r11 dan 22 - modify - rotate - 'select' kedua dua bulatan dan ambil 'base point' di hujung kanan garisan 63. Sesudah selesai 'copy' kembali ke tempat asal.

10. Di 4 bulatan kiri sekali garisan 25 (r11 dan r22) - draw line - menemukan 'quadrant' ke 'quadrant' - sebanyak 4 line.

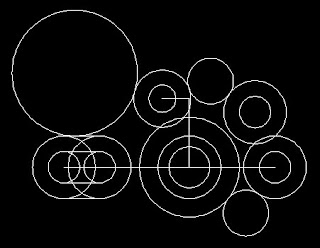

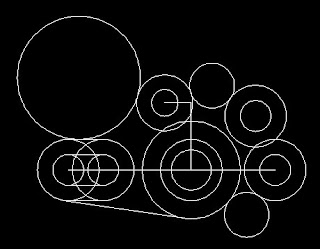

11. Draw - circle - tan tan radius- r44 - menemukan bulatan teratas sekali (r20) dan line atas yang baru di lukis.

12. Draw - circle - tan tan radius- r16 - menemukan bulatan teratas sekali (r20) dan bulatan r22 yang di 'rotate' sebelah atas tadi.

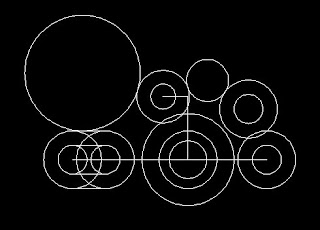

13. Draw - circle - tan tan radius- r16 - menemukan bulatan terkanan bawah sekali (r22) dan bulatan r35 .

14. Draw - line - 'snap to tangen' - dari garisan kiri sekali ke bulatan tengah r35 juga 'snap to tangen'.

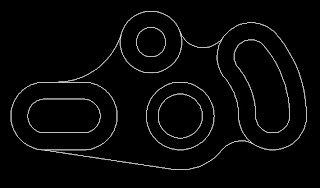

15. Modify - trim dan 'delete' garisan dan lengkungan yang tidak diperlukan.

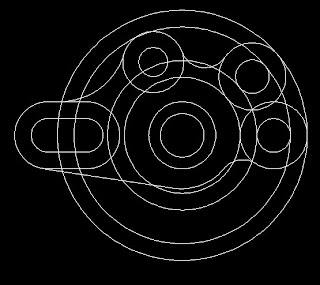

16. Draw - circle - center radius - r82 - ambil 'base centre' nya di bulatan tengah 14.3.
17. Draw - circle - center radius - r71 - ambil 'base centre' nya di bulatan tengah 14.3.
18. Draw - circle - center radius - r49 - ambil 'base centre' nya di bulatan tengah 14.3.
19. Draw - circle - center radius - r38 - ambil 'base centre' nya di bulatan tengah 14.3.

20. Modify - trim dan 'delete' lengkungan yang tidak diperlukan.

Lukisan 9 - Special S-Wrench.

Format - Drawing limit - lower left enter (0,0) - upper left - 250,150.
View - Zoom – All.

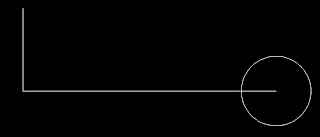

Draw line ke bawah 52 , Draw line ke kanan 160.
Di hujung kanan – Draw circle centre radius – 22.

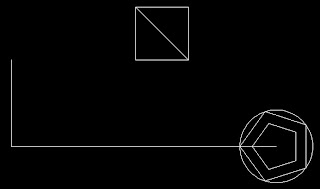

Di dalam bulatan 22 – Draw polygon – Enter number of sides – 5 – Pilih titik center – klik – Inscribed in circle – masukkan radius – 22.
Rotate polygon – Modify – rotate – select object – klik base point – masukkan 90 darjah.

Offsetkan polygon (untuk buat polygon kecil) - Modify – offset – masukkan ‘distance’ - 6 – select objek – klik ke dalam.
Draw – rectangle – di mana- mana - @32,32. Draw line di hujung rectangle (bertujuan untuk mendapatkan midpoint supaya mudah untuk memindahkan/move rectangle).


Modify – move – (rectangle tersebut).

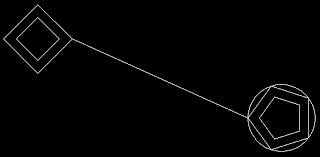

Rotate rectangle tersebut 45 darjah.
Modify – offset – 6 -select rectangle tersebut klik ke dalam.
Trim
Draw – Line antara hujung ke hujung.

Buat dua bulatan menggunakan centre radius di mana centre adalah hujung bucu rectangle dan polygon dan mengena pada tengah garisan (midpoint).


Draw circle – centre radius – centre adalah tengah garisan (midpoint) mengena pada bucu rectangle atau polygon.


Draw dua circle – centre radius – centre adalah titik pertemuan bulatan seperti yang ditandakan merah mengena pada tengah garisan.




Modify trim untuk mendapatkan bentuk S.


Modify offset – S shape tersebut – Modify offset – 11 – select – klik kiri dan kanan.

Modify extend – untuk S shape supaya mengena pada 2 objek tersebut.

Tumpulkan di hujung S dengan cara - Draw - circle - tan tan radius - radius nya adalah 12 di kesemua hujung S (cara fillet tidak sesuai). Kemudian Trim.

Di tengah tengah S - Draw - Ellipse - Centre - 5.5


Draw - Hatch - di dalam ellipse tersebut.

Lukisan 10 - Spanner

1. Drawing limit - 400,200
2. Draw - line - 100.
3. Draw circle - r22 dan r50 di hujung kanan garisan.
4. modify offset - 19. (separuh dari 38)atas dan bawah garisan.
5. modify offset - 43 (separuh dari 86)atas dan bawah garisan.
6. modify extent - kesemua garisan.
7. Trim. lengkuk atas dan bawah.
8. modify - Filet - tekan r - 34 - pilih.
9. Extent sehingga kena (boundary - garisan).

10. Trim.

11. Buatkan filet - di hujung gigi spanar - Modify - filet - r - 1.6 - klik di bahagian bahagian unuk di'filet' kan.

12. 'Rotate'kan (putar) kepala spanar - modify - rotate - select object - negatif 15 darjah.
13. Draw - line - Dari tengah kepala spanar - 305
14. offset - distance 16 - atas dan bawah.
15. Draw circle dihujung garisan - centre radius - 16

16. Trim yang tidak diperlukan.
17. Draw - ellipse -ditengah garisan.
18. Draw Spline di kanan ellipse dan 'copy' ke kiri.
19. Draw hatch di tengah tengah ellipse.
20. Trim yang tidak diperlukan.

21. jangan lupa untuk buat filet di atas R 64 bawah radius 25.

offset - untuk 'copy' garisan secara selari.

1- modify - offset
2. masukkan jarak - offset distance - enter
3. Select object - terus klik ke arah untuk di offsetkan.

Garisan sebelum 'offset'.

Garisan setelah di 'offset' atas dan bawah.

Extend - memanjangkan garisan.

1. modify - Select object untuk dipanjangkan - enter , select lagi - enter
2.Select 'boundary' - enter.
3.Select objek untuk dipanjangkan lagi - klik- enter

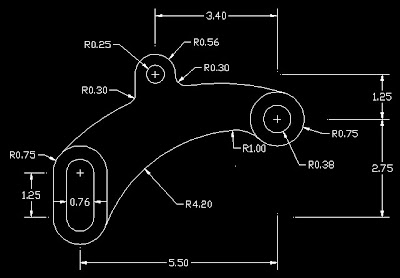

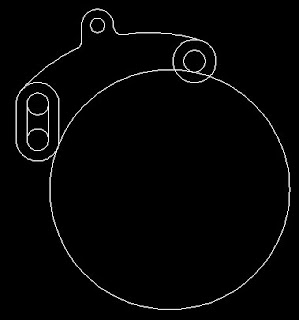

Lukisan 7 – Shift Level 2

1.Format – drawing limit – enter – 10,10 - enter.
2.View – Zoom – All.
3. Draw – line – 5.5 naik atas – 2.75 naik atas lagi 1.25 beluk kiri 3.4
4.Selepas 2.75 buat bulatan radius – 0.38 dan 0.75
5. Di bawah hujung kiri, buat lagi bulatan radius 0.75 dan bulatan diameter 0.76
6.Modify – copy – ke atas - 1.25
7.Draw line – di kedua dua belah kiri dan kanan (quadrant)
8.Di garisan teratas – lukis – bulatan – radius 0.25 dan 0.56
9. Draw circle – tangent tangent radius – 6.0 menyentuh bulatan paling kanan di atas dan bulatan paling kiri juga di atas.
10. Draw circle – tangent tangent radius – 4.2 menyentuh kedua dua bulatan bawah.

11. Trim
12. untuk semua hujung yang diberikan radius - Modify 'fillet' - taip r (untuk radius) - taip radius yang diberi - select di kedua dua dinding untuk di tumpul/ lengkungkan.
12. Trim

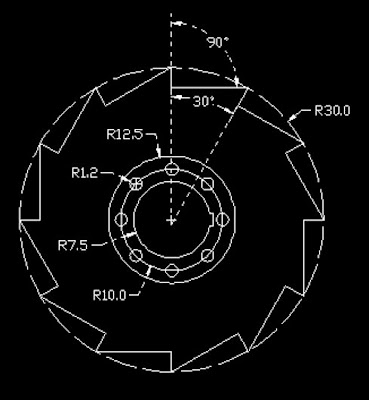

Lukisan 6 - Sprocket gear 2.

1.Format – drawing limit – enter – 65,65 - enter.
View – Zoom – All.
2.Draw – circle – centre radius – 7.5 – enter.
3.Draw – circle – centre radius – 10– enter.
4 Draw – circle – centre radius – 12.5–enter.
5.Draw – circle – centre radius – 30 – enter.
6.Draw – circle – centre radius – 1.2– enter – di Bahagian bulatan kedua dari dalam – snap – quadrant.

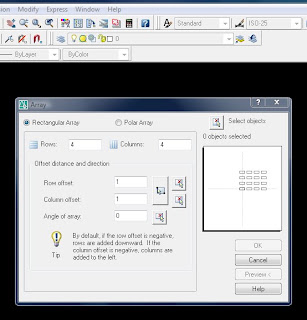

7. Modify – array – pilih polar array – select object – pilih bola 1.2 –pilih centre point – tukar total number of item – 8 – klik di OK.
8. Draw – line – dari tengah bulatan ke atas – quadrant

9. Modify – rotate – 'line yang baru dibuat' - rotation angle 330.
10. Draw - line - dari tengah bulatan ke atas – quadrant.

11.Draw – line – dari hujung garisan yang di 'rotate' tadi ke kiri (polar) sehingga menyentuh garisan tengah.

12. Modify - Trim - buangkan garisan yang tak diperlukan.

13. Modify – array- polar array - 'select' objek tadi - number of items - 12.

14. Draw - Line - dari 'center point' ke kanan - 8.1.
15. Di hujung garisan - draw - line - 'polar' naik ke atas - 1 dan draw - line - 'polar' turun ke bawah - 1. Gunakan zoom window supaya senang melihat.
16. Draw - line - atas dan bawah menyentuh bulatan.

17. Modify - trim.
18. Untuk tukarkan - 'line type' supaya bulatan terbesar menjadi terputus- putus -
Format - Linetype - klik di 'load' dan pilih corak yang sesuai.
Select objek/line yang nak ditukarkan.
Modify - properties - klik di 'Linetye' - pilih - tekan - enter dan escape.

Lukisan 5 - Sprocket gear.

1. Format – drawing limit – enter – 8,8 enter.
2.View – Zoom – All.
3. Draw – circle – centre radius – 1 – enter.
4. Draw – circle – centre radius – 1.4 – enter.
5. Draw – circle – centre radius – 1.75 – enter.
6. Draw – circle – centre radius – 4.5 – enter.
7. Draw – circle – centre radius – 5 – enter.
8. Draw – circle – centre radius – 5 .5– enter.
9. Draw – circle – centre radius – 0.25– enter – di Bahagian bulatan kedua dari dalam – snap – quadrant.
10. Modify – array – pilih polar array – select object – pilih bola 0.25 –pilih centre point – tukar total number of item – 8 – klik di OK.
11. Draw – circle – centre radius – 0.5– enter – di Bahagian bulatan kelima dari dalam – snap – quadrant.
12. Draw line kiri dan kanannya.
13. Modify – array – pilih polar array – select object – pilih bola 0.5 –pilih centre point – tukar total number of item – 20 – klik di OK.
14. Modify – fillet – tekan - r – tekan - 0.14 – tekan objek pertama – tekan objek kedua. Buat seterusnya sehingga semua 20 objek ditukarkan menjadi tumpul.

Ps : Dalam lukisan ini kita belajar membuat :
1. array yang berguna untuk menyusun kedudukan dalam gambar teutamanya sekeliling bulatan dan menyusun objek dalam lingkaran berbentuk bunga.

2. Fillet - lengkungan antara dua permukaan.

Lukisan 4 - Boiler stay.

1.Format – drawing limit – enter – 220,220 enter.
2.View – Zoom – All.
3.Draw line – 18 enter - 110 enter – 22 enter. (3 line).
4.Di titik garisan akhir 18, draw – circle – 6 dan 18.
5.Modify – copy -@50,25.
6.Draw circle – tan tan radius – radius – 50 – enter.
7.Di hujung kanan – draw line – naik ke atas – 8 – enter. Line - belok kiri agakan mengikut lukisan.
8.Draw circle – tan tan radius – radius – 12 – enter.
9.Modify Trim yang tak diperlukan.

10.Modify – mirror – select object – specify first point of mirror (hujung kiri garisan) – specify second point of mirror – (hujung kanan garisan) – enter.
11. Modify - trim - garisan yang tak diperlukan.

Ps : Lukisan ini memberikan kita pelajaran untuk membuat 'mirror' yang menjadikan arca yang tepat untuk sesuatu objek.
